手持式ii900工业声学成像仪通过配备阵列式麦克风扩大检查范围，在高压电气设备局放检测与气体泄漏探测上创新性的应用，即使在嘈杂的环境中维护团队也能实现快速准确地定位，实现单点检测到图像排查的转变，适应快速大面积排查工作开展。

ii900 声学成像仪原理：

高压电气设备发生局部放电时，会产生超声波能量，这些能量通过空气传递至声学成像仪的声压传感器阵列，在显示屏上以可见光图像为底、超声波能量按照调色板颜色显示的画面，从图像上即可快速对局部放电部位进行排查，并可将局部放电的问题点以JEPG照片或MP4视频格式进行保存。

产品特点：

● 在7英寸LCD触摸屏上，快速找到局放或泄漏位置
● 简单直观的界面使技术人员能够辨识局放或泄漏的声频，从而过滤掉较大的背景噪音
● 技术团队在操作高峰期间检查完整个设备只需数小时
● 轻松地确定需要开展的高压电气设备局放检测、气体泄漏维修等工作
● 可以保存和导出图像以用于报告
● 清晰简便的操作界面设计十分方便与维护人员快速学习和操作

典型应用案例：

    1、变电站的高压电气设备局部放电检测

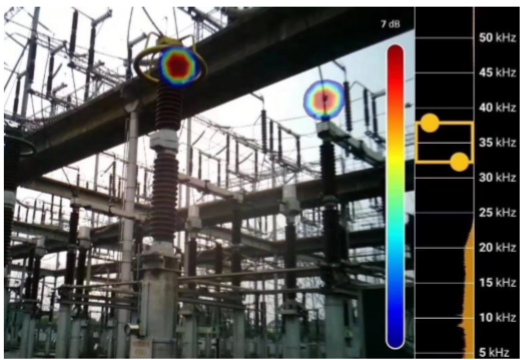

    通过触摸屏快速调整声学成像仪的频段，局部放电的频段通常在30-40kHz左右，所以该声学成像仪的频段设置在32.5kHz-37.5kHz（黄色框）,既能清晰地反映出局部放电的位置，又可以有效屏蔽现场的噪声干扰。

    2、10kv配网电气柜的局部放电检测

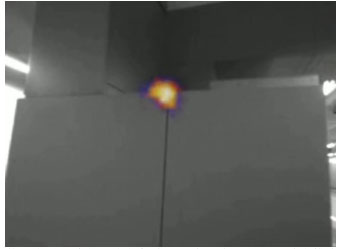

   ; 10kv配网电气柜的三相母排因上方空调管线漏水，导致潮湿进而出现局部放电现象。通常三相母排在内部很难被发现，但通过侧面的铁丝网可以清晰地看到三相母排的放电情况，此案例说明：超声波能量可以经由铁丝网或柜门缝隙等空间传递出来，在一定条件下可用声学成像仪进行排查。

其他典型应用场景：

在供电局、电力、发电行业，以及冶金、石化、高铁等行业都配备有大量的高压电气设备，如35kv以上变电站、电气柜等。

常见问题：

Q：超声波局放仪能不能有效地对局部放电问题点排查？

A：很难，因为高压电气设备很多，发生局部放电情况的可能位置也很多，而超声波局放仪用听声音或看分贝值的方式进行检测，只能对少量可疑点进行局部放电确认，而无法进行快速大面积排查。

Q：绝缘子的局部放电是否可以用红外热像仪看到？

A：可能可以，在绝缘子发生局部放电时，有可能会造成放电部位的温度升高，但这不是一定出现的，也存在温度没有变化或变化非常小、无法用热像仪检测的可能，所以局部放电还是用声学成像仪检测为佳。

Q：声学成像仪可以测多远？

A：检测距离与现场局放点的大小、电压等级、放电强度有关，经现场实测，对于常见的局部放电故障，其检测距离一般可在10-15米甚至更远。
