应用案例 | 声学成像仪在高压电气设备局部放电的应用
发表时间：2020-09-07
声学成像仪在高压电气设备局部放电的应用
高压电气设备发生局部放电时，会产生超声波，这些能量通过空气传递至声学成像仪的声压传感器阵列，在显示屏上以可见光图像为底、超声波能量按照调色板颜色显示的画面，从图像上即可快速对局部放电部位进行排查
局部放电是电力设备绝缘在足够强的电场作用下局部范围内发生的放电，每一次局部放电对绝缘介质都会有一些影响，使绝缘强度下降。造成高压电力设备绝缘损坏，甚至会造成人安全隐患。
因此电力设备检修人员需要对运行中的高压电气设备做局部放电检测，发现问题点后应及时将设备退出运行，进行检修或更换。
2.局部放电产生的超声波能量通常是不能穿透密闭的柜门外壳，所以如果使用声学成像仪直接对柜门外表面观察，是很难对电气设备进行有效检测的。
通过Fluke ii900声学成像仪检测高压电气设备接头局部放电、绝缘子放电及电气柜内部设备局部放电，帮助电气维护人员对局部放电进行及时排查和处理，保证电气设备的正常运行。
02 高压电气设备接头局部放电检测
在绝缘子发生局部放电时，有可能会造成放电部位的温度升高，但这不是一定出现的，也存在温度没有变化或变化非常小、无法用热像仪检测的可能，采用Fluke ii900声学成像仪可对绝缘子局部放电进行精准检测。
高压电气设备发生局部放电时，会产生超声波，这些能量通过空气传递至声学成像仪的声压传感器阵列，在显示屏上以可见光图像为底、超声波能量按照调色板颜色显示的画面，从图像上即可快速对局部放电部位进行排查
欧宝体育为用户提供新型声学成像仪，可应用于检测发电、配电等电力行业以及以及冶金、石化、高铁等配备有大量的高压电气设备行业的局部放电，将局部放电的单点检测转变为图像，实现快速、准确排查
应用场景

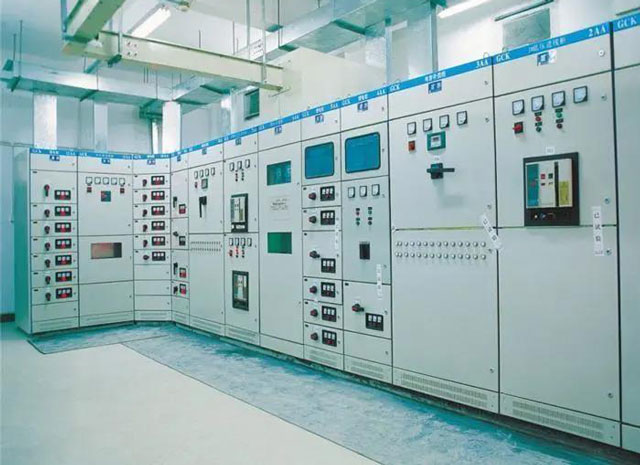

高压配电房

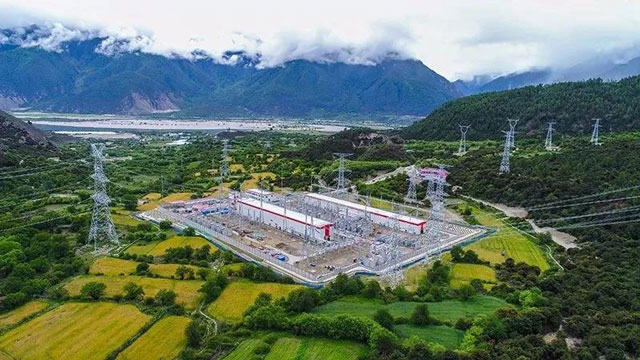

在供电局、电力、发电行业，以及冶金、石化、高铁等行业都配备有大量的高压电气设备，如35kv以上变电站、电气柜等
维护背景
因此电力设备检修人员需要对运行中的高压电气设备做局部放电检测，发现问题点后应及时将设备退出运行，进行检修或更换。
面临挑战
1.装备有大量的高压电气设备，发生局部放电情况的可能位置也很多，而常规超声波局放仪用听声音或看分值的方式进行检测，只能对少量可疑点进行局部放电确认，而无法进行快速大面积排查。2.局部放电产生的超声波能量通常是不能穿透密闭的柜门外壳，所以如果使用声学成像仪直接对柜门外表面观察，是很难对电气设备进行有效检测的。
解决方案

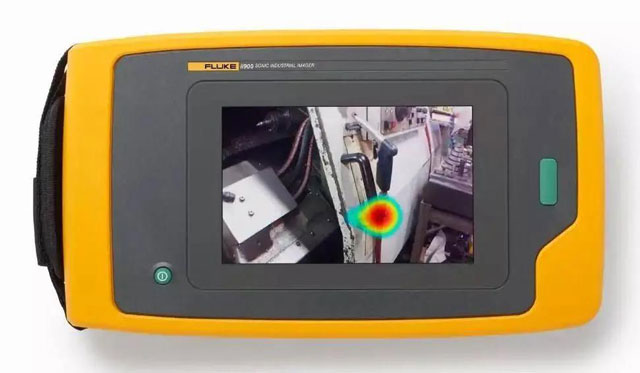

Fluke ii900声学成像仪
测试方案

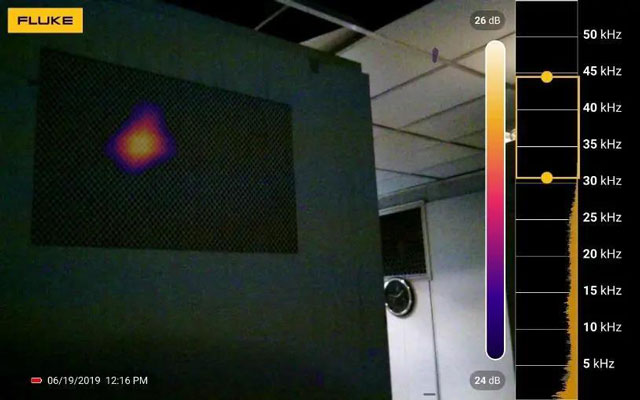

01 电气柜内部设备局部放电检测
（某10kv配网电气柜的局部放电检测）
该10kv配网电气柜的三相母排因上方空调管线漏水，导致潮湿进而出现局部放电现象。通常三相母排在内部很难被发现，但通过反映局部放电的超声波能量会在柜门门缝或铁丝网等其它有空隙的部位传递出来，尽管能量会受到衰减，但声学成像仪有机会将这个能量捕捉到，进而在画面中把局部放电的情况显示出来。02 高压电气设备接头局部放电检测

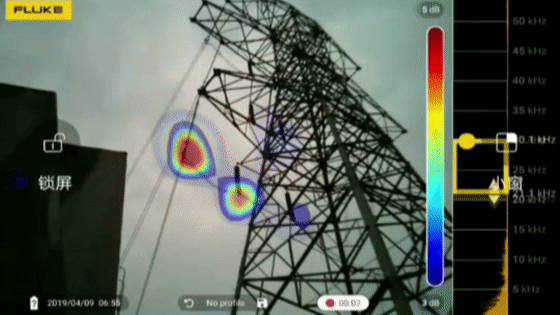

（Fluke ii900声学成像仪进行局部放电实测）
高压电气设备接头是常见的故障薄弱点，恶劣的环境引起极易引发多位置的局部放电，而超声波局放仪用听声音或看分贝值的方式进行检测，只能对少量可疑点进行局部放电确认。
Fluke ii900声学成像仪既能清晰地反映出局部放电的位置，又可以有效屏蔽现场的噪声干扰，在一次探查中可以在显示屏上同时看到多个局放点，进行快速大面积排查。

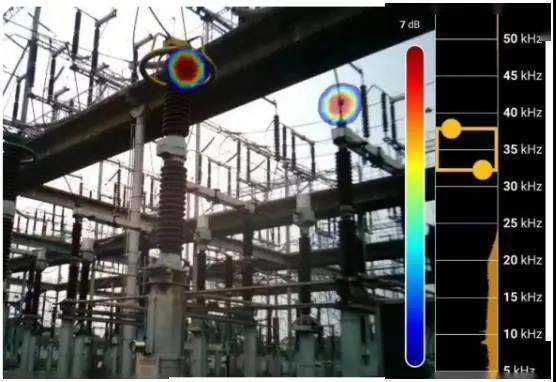

03 高压电气设备绝缘子放电检测
结语
局部放电是高压电气设备经常会遇到的问题，会造成电气设备损坏甚至危及人员安全，而现有检测手段非常耗时且有漏检可能；欧宝体育为用户提供新型声学成像仪， 新的声学成像技术将局部放电的单点检测转变为图像，实现快速、准确排查。提高电气设备正常运行的稳定性，以及安全性，进而提升电力系统供电的可靠性。
