直流系统交流窜电告警装置在变电站的应用
直流电源系统作为电力二次系统的重要组成部分,其工作可靠性与变电站、发电厂的安全稳定运行息息相关。而在常见直流系统故障中,交流电源窜入直流系统故障的危害十分严重,严重影响整个电力系统的稳定。
直流系统中的交流窜电故障是变电站直流系统中严重的接地情况，当直流系统中发生交流窜电故障后，极有可能造成保护的误动作，危害巨大。
根据直流系统安全反措规定，当直流系统发生交流窜电故障后，直流绝缘监测装置需及时发出告警信号，并记录故障发生的时间，直流系统发生交流窜电故障后维护人员不能及时处理，直接危害直流系统的安全。
FJC-330直流系统交流窜电测记告警装置采用工业级芯片和元器件进行设计和生产。由直流分压采样模块、交流分压采样模块、数据存储模块、显示设置模块、告警输出模块、通信模块及32位处理器组成。
·实时监控系统母线对地电压，包括系统电压，正对地电压，负对地电压及交流窜电电压并实时显示；
·当到达告警值时，以声光方式及无源输出触点方式提供告警输出；
·动态数据存储技术，当被测系统窜入交流电压发生变化时即进行存储，方便查看交流窜电变化规律；
·施工前先确认站内所有设备的运行情况；
·在相关设备上做好在此工作标志，将施工部分和运行部分严格区分开来；
·对欧宝在线下载裸露部位必须进行绝缘处理，施工人员需佩戴绝缘手套，头戴安全帽方可进行改造作业，防止发生人员触电事故；
·及时处理身边的电缆线头等杂物，确保工作范围内的整洁。
在直流屏柜前或柜后选择合适固定交流窜电模块的位置，选用4x12mm螺丝与螺母对其进行固定
检查装置外观良好，将装置选择合适位置安装后开始接线
1、保持电源开关处于断开状态，将直流系统母线的正、负线及地线接入电源告警端子处的正负及地处；
2、根据需要将失电告警及故障告警接点接入上位机系统；
3、根据需要将RS485、RS232接入上位机系统；
检测各端子接线无误后，开启交流窜电模块电源开关，进行参数设置与调试
1、实时显示系统当前电压，系统正极对地电压，系统负极对地电压及交流窜电电压
2、状态显示分为“系统正常”、“电压异常”、“交流窜电”
3、长按“确认”键可开启或关闭蜂鸣器
4、长按“返回”键可进入时间设置界面
5、按“前页”按键可进入参数设置画面，
6、按“后页”按键可进入历史记录画面
·装置上电前检查回路电阻有无短路现象；
·电压采样线接入时候要核对正负是否接反；
·施工中如有引起站内设备工作异常，应立刻停止工作，并恢复站内设备原有的工作状态
直流电源系统作为电力二次系统的重要组成部分,其工作可靠性与变电站、发电厂的安全稳定运行息息相关。而在常见直流系统故障中,交流电源窜入直流系统故障的危害十分严重,严重影响整个电力系统的稳定。
欧宝体育开发出的FJC-330直流系统交流窜电测记告警装置，满足“五十八项反措”中的绝缘交流窜电监测保护，实现预警监测。

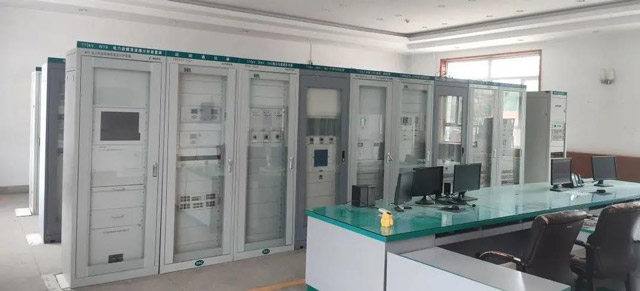

维护背景
根据直流系统安全反措规定，当直流系统发生交流窜电故障后，直流绝缘监测装置需及时发出告警信号，并记录故障发生的时间，直流系统发生交流窜电故障后维护人员不能及时处理，直接危害直流系统的安全。
解决方案

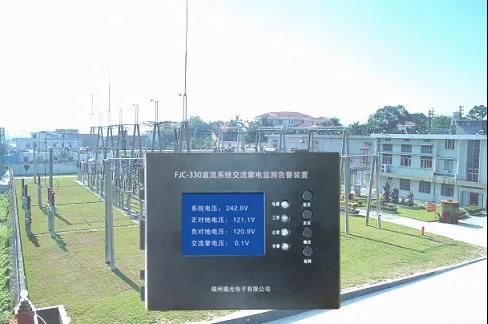

FJC-330直流系统交流窜电测记告警装置
·实时监控系统母线对地电压，包括系统电压，正对地电压，负对地电压及交流窜电电压并实时显示；
·当到达告警值时，以声光方式及无源输出触点方式提供告警输出；
·动态数据存储技术，当被测系统窜入交流电压发生变化时即进行存储，方便查看交流窜电变化规律；
·监测实时数据及告警历史数据通过RS485接口或RS232接口上传到上位机系统
·施工前先确认站内所有设备的运行情况；
·在相关设备上做好在此工作标志，将施工部分和运行部分严格区分开来；
·对欧宝在线下载裸露部位必须进行绝缘处理，施工人员需佩戴绝缘手套，头戴安全帽方可进行改造作业，防止发生人员触电事故；
·及时处理身边的电缆线头等杂物，确保工作范围内的整洁。

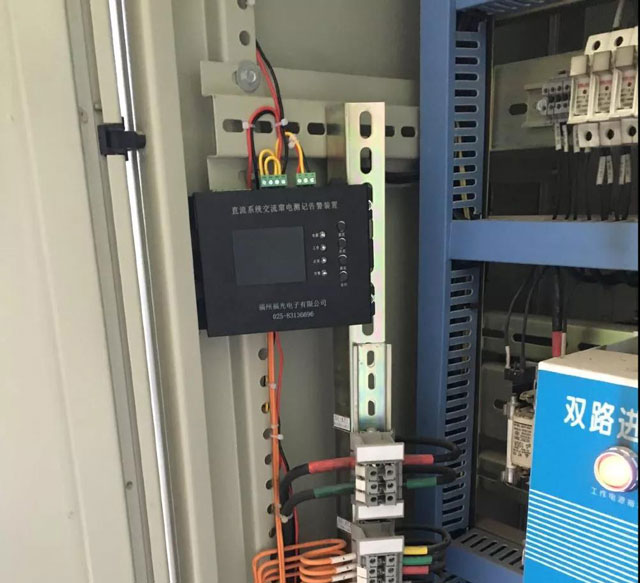

01 交流窜电模块的固定

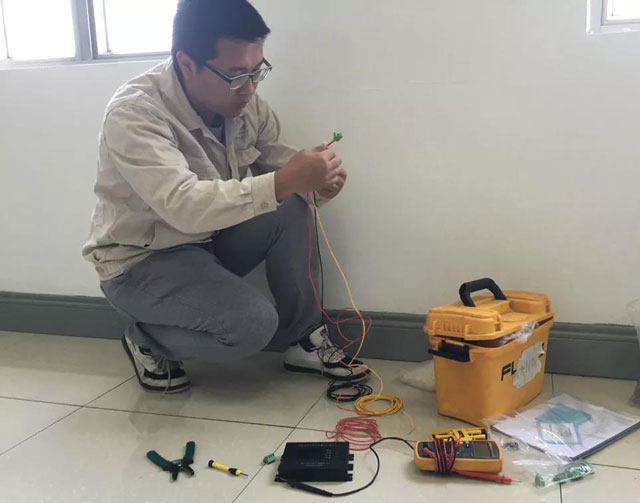

02 交流窜电模块的接线
1、保持电源开关处于断开状态，将直流系统母线的正、负线及地线接入电源告警端子处的正负及地处；
2、根据需要将失电告警及故障告警接点接入上位机系统；
3、根据需要将RS485、RS232接入上位机系统；

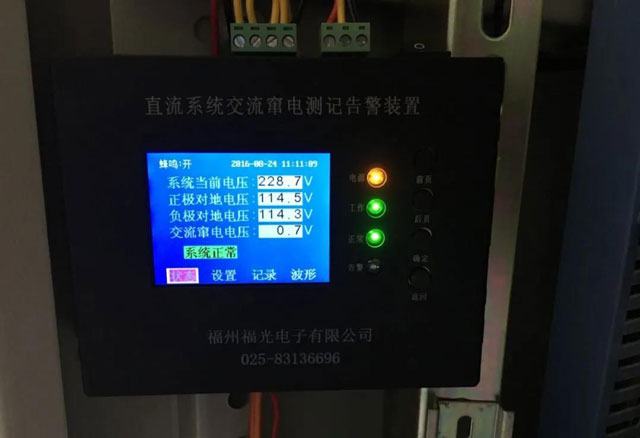

03 上电调试
1、实时显示系统当前电压，系统正极对地电压，系统负极对地电压及交流窜电电压
2、状态显示分为“系统正常”、“电压异常”、“交流窜电”
3、长按“确认”键可开启或关闭蜂鸣器
4、长按“返回”键可进入时间设置界面
5、按“前页”按键可进入参数设置画面，
6、按“后页”按键可进入历史记录画面
04 施工过程注意事项
·工作过程中严禁造成直流系统短路或者直流接地；·装置上电前检查回路电阻有无短路现象；
·电压采样线接入时候要核对正负是否接反；
·施工中如有引起站内设备工作异常，应立刻停止工作，并恢复站内设备原有的工作状态
结 语
欧宝体育FJC-330直流系统交流窜电测记告警系统实现了对变电站直流系统交流窜电现象的精确监测与及时告警，一旦发生交流窜电事故立刻告知维护人员交流窜电电压大小。为直流系统交流窜电故障解决方案提供明确依据。
